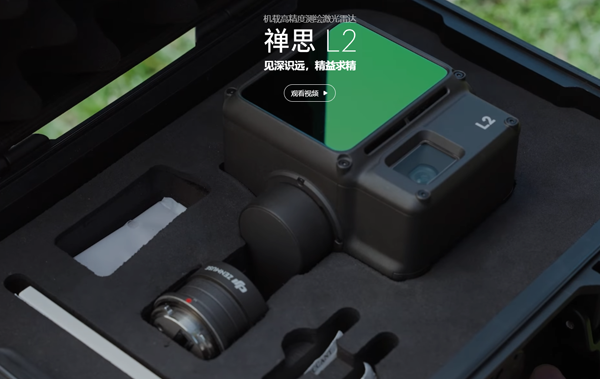

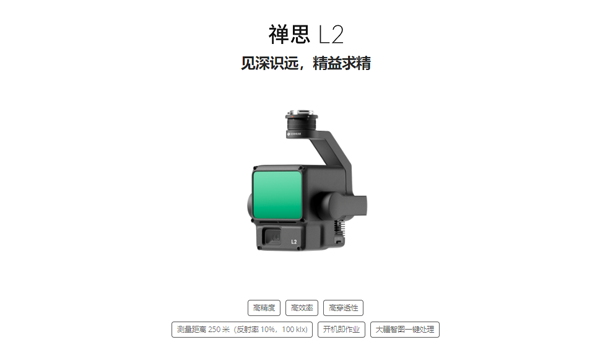

全新禪思L2機載高精度測繪激光雷達——見深識遠，精益求精

長沙群力測繪科技有限公司——DJI大疆湖南省行業金牌授權服務商

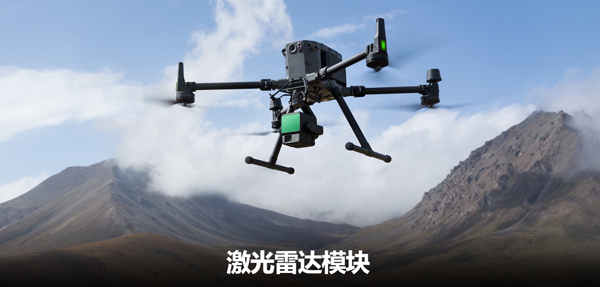

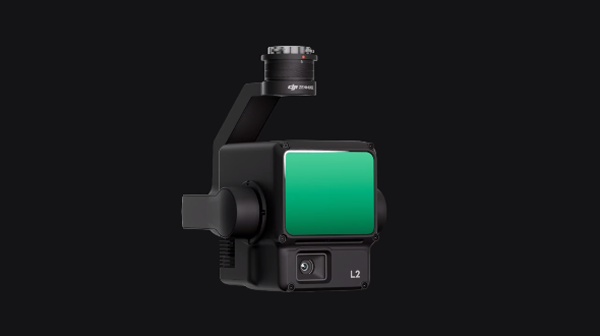

機載高精度測繪激光雷達禪思L2集成框幅式激光雷達、高精度自研慣導和4/3 CMOS可見光測繪相機，賦予DJI飛行平臺更精準、高效、可靠的三維數據采集能力，【長沙群力測繪科技有限公司——DJI大疆湖南省行業金牌授權服務商】配合大疆智圖，即可構建三維數據獲取和高精度后處理一體化解決方案。

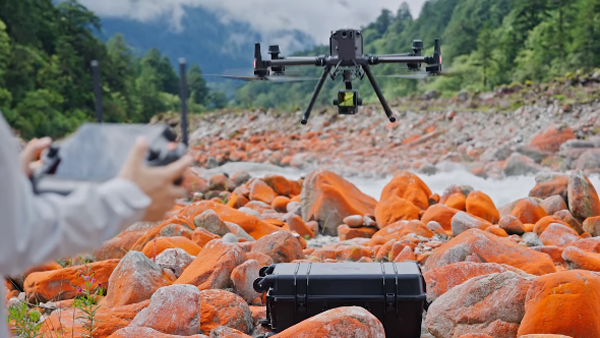

一體化激光雷達解決方案

得益于強大的硬件性能，L2可精準掃描細小目標物，且量程提升，可快速獲取準確的點云數據。作業過程中，作業人員可在現場預覽、回放和拼接點云模型，并獲取外業質量報告，高效開展作業任務。進行大疆智圖一站式后處理，即可獲取高精度點云成果。

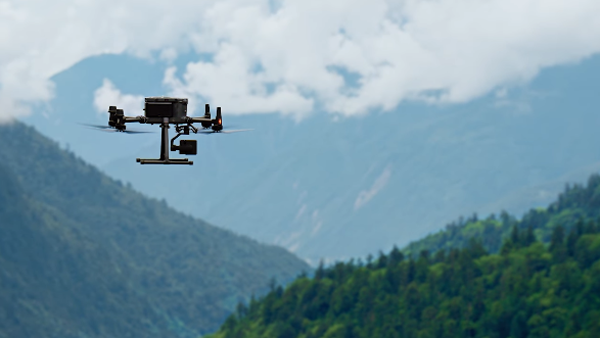

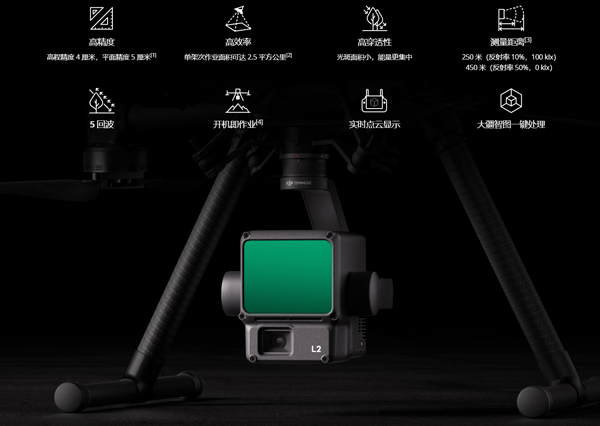

量程提升30%[5]

L2量程達250米（反射率10%，100 klx）、450米（反射率50%，0 klx），典型作業航高可達150米，進一步提升作業安全性與作業效率。

光斑更小，能量更集中

光斑大小為4×12厘米@100米，僅為L(zhǎng)1的1/5，【長沙群力測繪科技有限公司——DJI大疆湖南省行業金牌授權服務商】不僅可識別更細小的目標物、獲取更精細的模型，還可穿透更茂密的植被，生成更準確的數字高程信息。

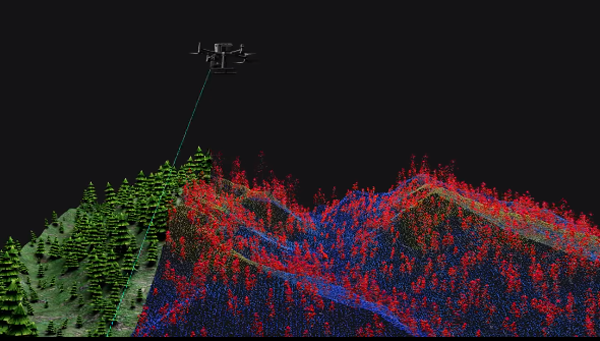

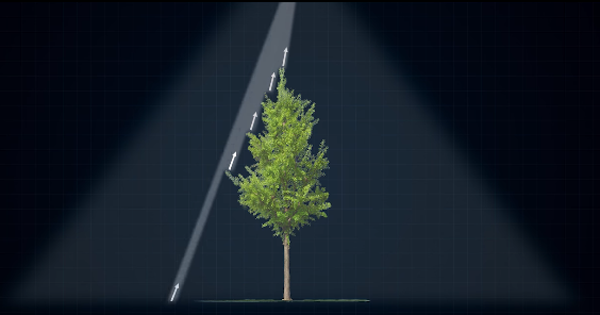

******支持5回波

在植被茂密的區域，L2可獲取更豐富的林下地面點。

點云數據率240,000點/秒

在單回波和多回波模式下，L2的******點云發射率均可達240,000點/秒，單位時間內可獲取更多點云數據。

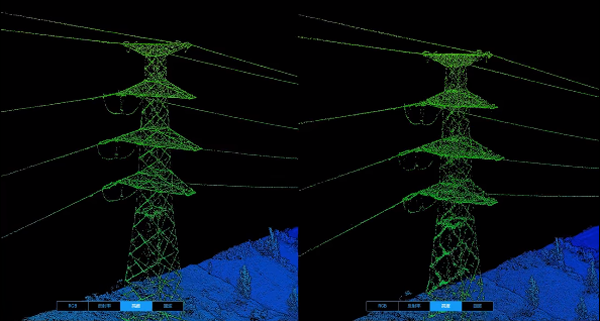

兩種掃描模式

L2支持兩種掃描模式，作業人員可根據作業要求靈活選擇。在重復掃描模式下，激光雷達可進行更均勻、精度更高的掃描，滿足高精度測繪要求?！鹃L(zhǎng)沙群力測繪科技有限公司——DJI大疆湖南省行業金牌授權服務商】在非重復掃描模式下，穿透性更強，可獲得更多結構信息，適用于電力巡檢、林業調查等作業場景。

框幅式設計

框幅式設計讓點云有效數據率高達100%，配合三軸增穩云臺，給測繪場景帶來更多可能。

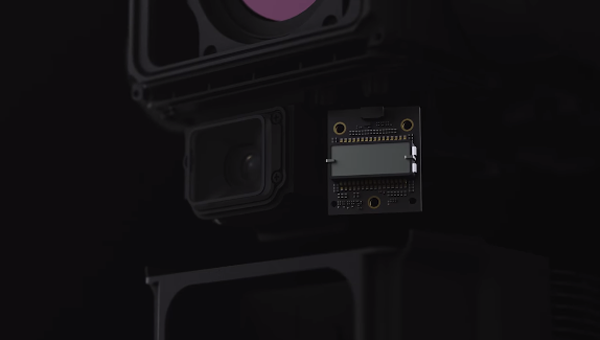

高精度自研慣導系統

慣導精度提升

高精度IMU可與飛行器RTK定位系統進行數據融合后處理，為L(zhǎng)2提供更準確的絕對位置、速度和姿態信息。不僅如此，IMU環境適應性能增強，【長沙群力測繪科技有限公司——DJI大疆湖南省行業金牌授權服務商】有助于提升L2的作業可靠性。

航向精度

實時0.2°，后處理0.05°

俯仰和橫滾精度

實時0.05°，后處理0.025°

慣導無需預熱

開機后，慣導無需預熱，飛行器RTK呈FIX狀態即可起飛作業，帶來更好的外業體驗。

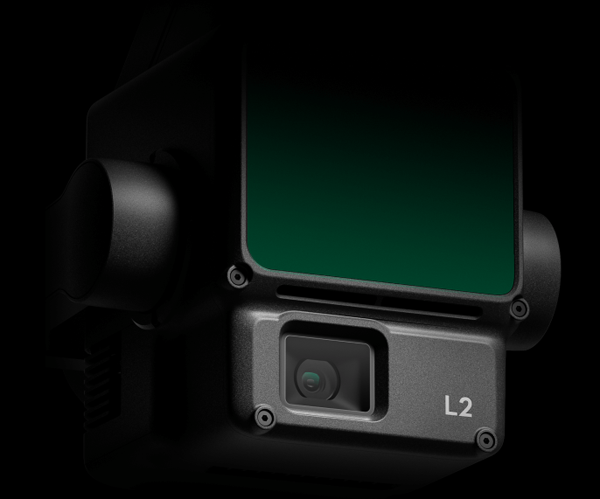

測繪相機

4/3 CMOS，機械快門

像元尺寸提升至3.3μm，有效像素達2000萬，整體成像效果更佳，且點云著色細節更豐富。***小拍照間隔降低至0.7秒，并支持機械快門，【長沙群力測繪科技有限公司——DJI大疆湖南省行業金牌授權服務商】快門壽命多達20萬次，作業成本進一步降低。無需采集點云時，可見光相機除拍照、錄像外，還可采集圖像，用于可見光建圖。

作業流程優化

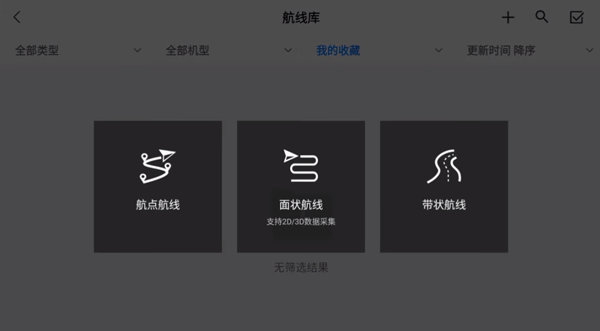

多種航線類型

支持航點、面狀、帶狀等多種航線任務，勝任不同環境下的測繪任務。

點云實時顯示和預覽

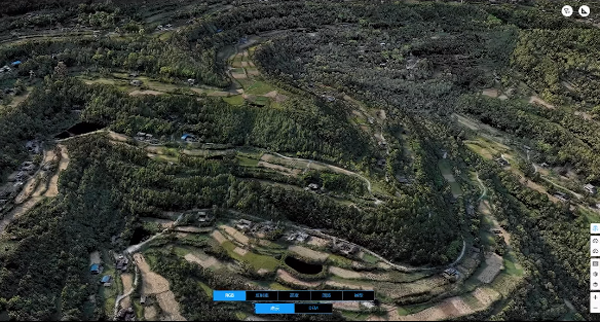

作業過程中，DJI Pilot 2支持可見光、點云、點云/可見光分屏三種實時顯示模式，直觀呈現作業效果；開啟激光測距功能，還可獲取雷達模塊與畫面中心物體的距離信息，讓飛行更安全；同時支持反射率、高度、距離和真彩四種點云實時著色模式。不僅如此，作業人員還可快捷預覽當前所錄制的點云3D模型，實時感知作業進程。

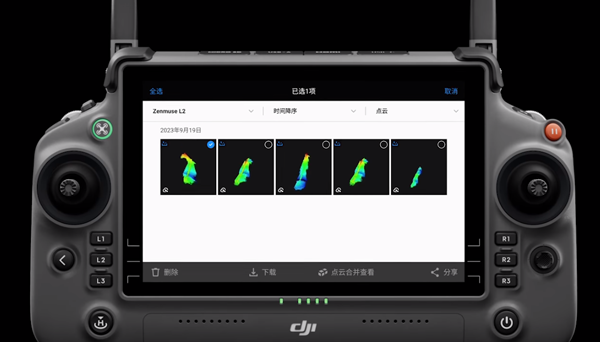

點云模型回放和拼接

作業完成后，可直接在相冊中查看點云3D模型，還可進行多架次點云3D模型拼接，現場判斷作業質量；將點云3D模型投射在2D地圖上，可定位掃描效果不佳區域，便于高效補拍。

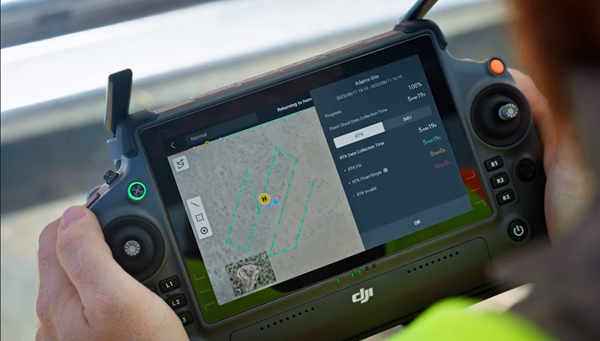

作業質量報告

航線任務結束后，DJI Pilot 2 app將自動生成航線作業質量報告，作業人員可******時間查看作業效果，如有異?？稍诂F(xiàn)場及時補拍，避免重復外出作業。

云PPK方案

在復雜作業環境中，飛行器如因網絡通信質量差、圖傳斷連等情形而意外丟失RTK實時差分?jǐn)?shù)據，作業人員仍能通過大疆智圖云PPK功能匹配離線基站數據，重建高精度模型。

大疆智圖一鍵處理

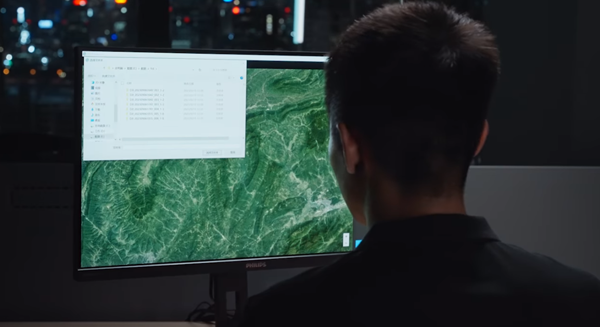

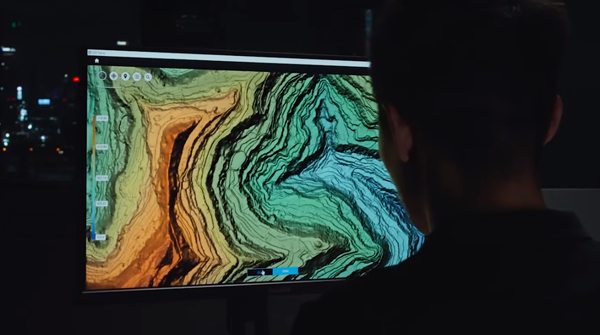

將點云數據導入大疆智圖，可實現高效可靠的一站式后處理。經點云軌跡解算、點云精度優化，可一鍵直接生成標準格式的三維點云；地面點分類后，可輸出DEM數字高程模型；可通過精度控制與檢查功能分析點云質量。

應用場景

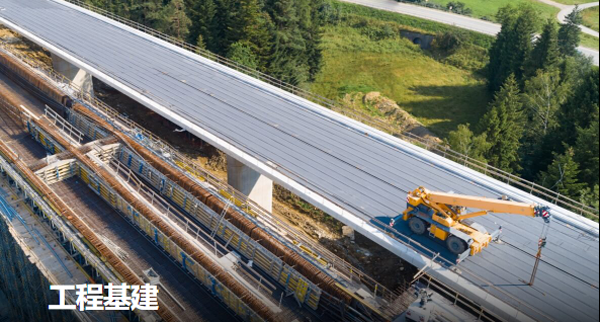

配合大疆行業飛行平臺和大疆智圖，禪思L2可被應用于測繪、電力、林業、工程基建等作業場景。
