項目背景：我國工業化和信息化的融合不斷加深，制造業和高技術制造業正在呈現出集群化、信息化和智能化發展態勢。

化工業園區的智能化管理、規劃設計、安全生產、日常巡檢等都需要數字化信息進行助力。為加強企業的安全風險管控能力和應急能力，鞏固化工園區的安全保障，對X化工園區進行精細化的數據建模，利用三維立體化數據加快化工園區的信息化建設。

解決方案配置：

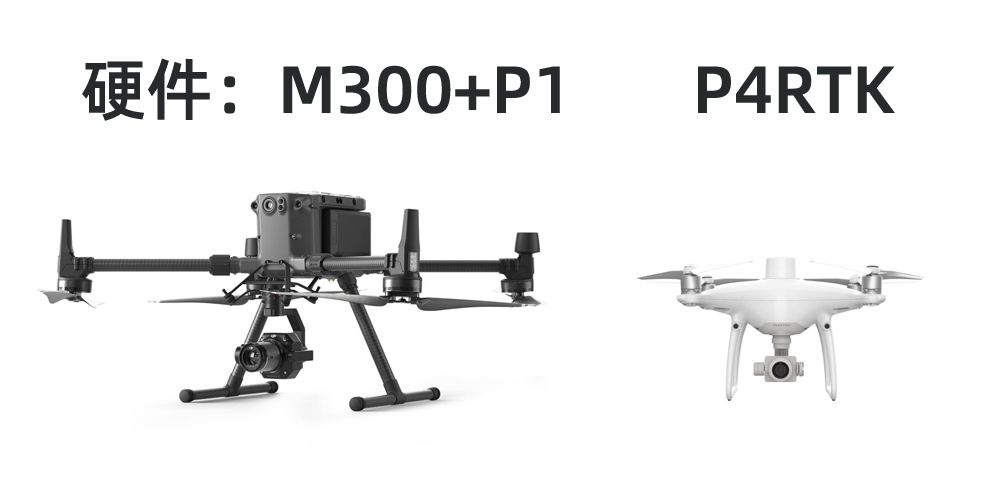

硬件：M300+P1、P4RTK

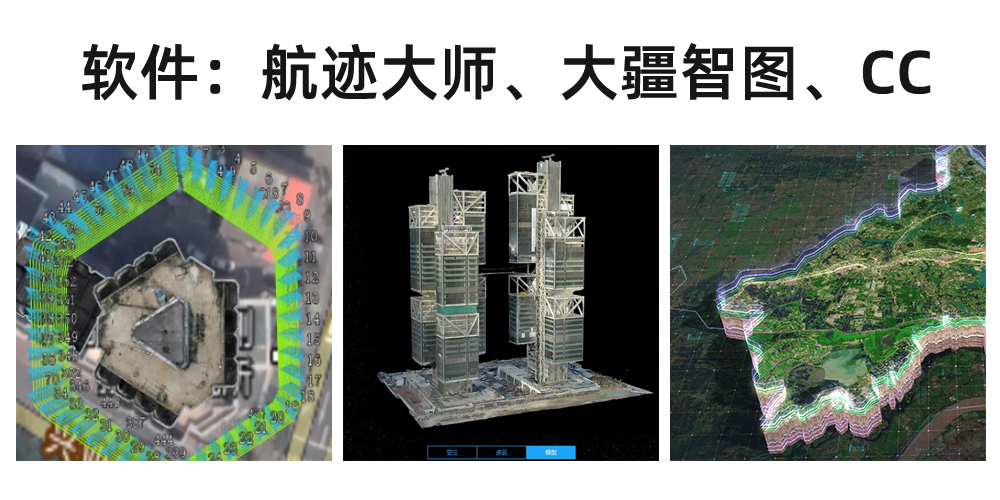

軟件：航跡大師、大疆智圖、CC

航測方案：1）P1對整個化工廠區進行智能擺拍；

2）大疆智圖建立粗略模型；

3）在粗略模型上對罐區規劃低空環繞航線、對復雜管線區域規劃貼近立面環繞航線、對塔狀結構規劃單點環繞航線；

4）M300+P1結合P4RTK進行精細化航線飛行，手動補飛部分航線無法飛行的區域；

5）將精細飛行的照片導入大疆智圖進行空三，并將空三成果導入CC建模。

部分航測參數：罐區環繞航線高度：40m（P1），對應地面分辨率5mm；

立面航線被攝地物距離：16m（P4RTK）、35m（P1），對應地物分辨率4.3mm。

建模成果：外業航飛時間30天，其中包括因青海天氣原因及園區有生產時無法航飛的時間，共采集影像35545張，空三時間18小時，CC建模共78小時。

部分航線截圖：

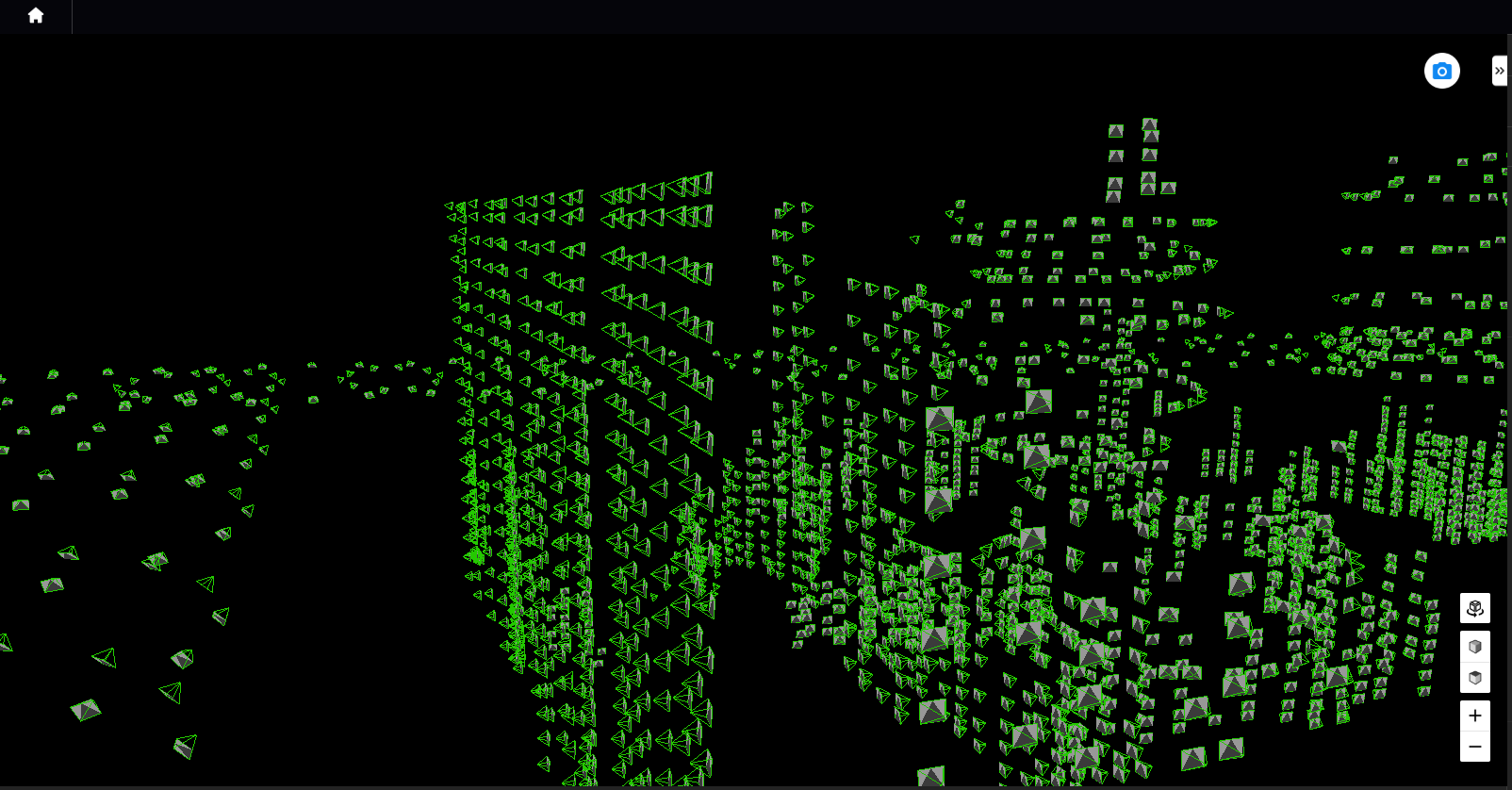

立面航線

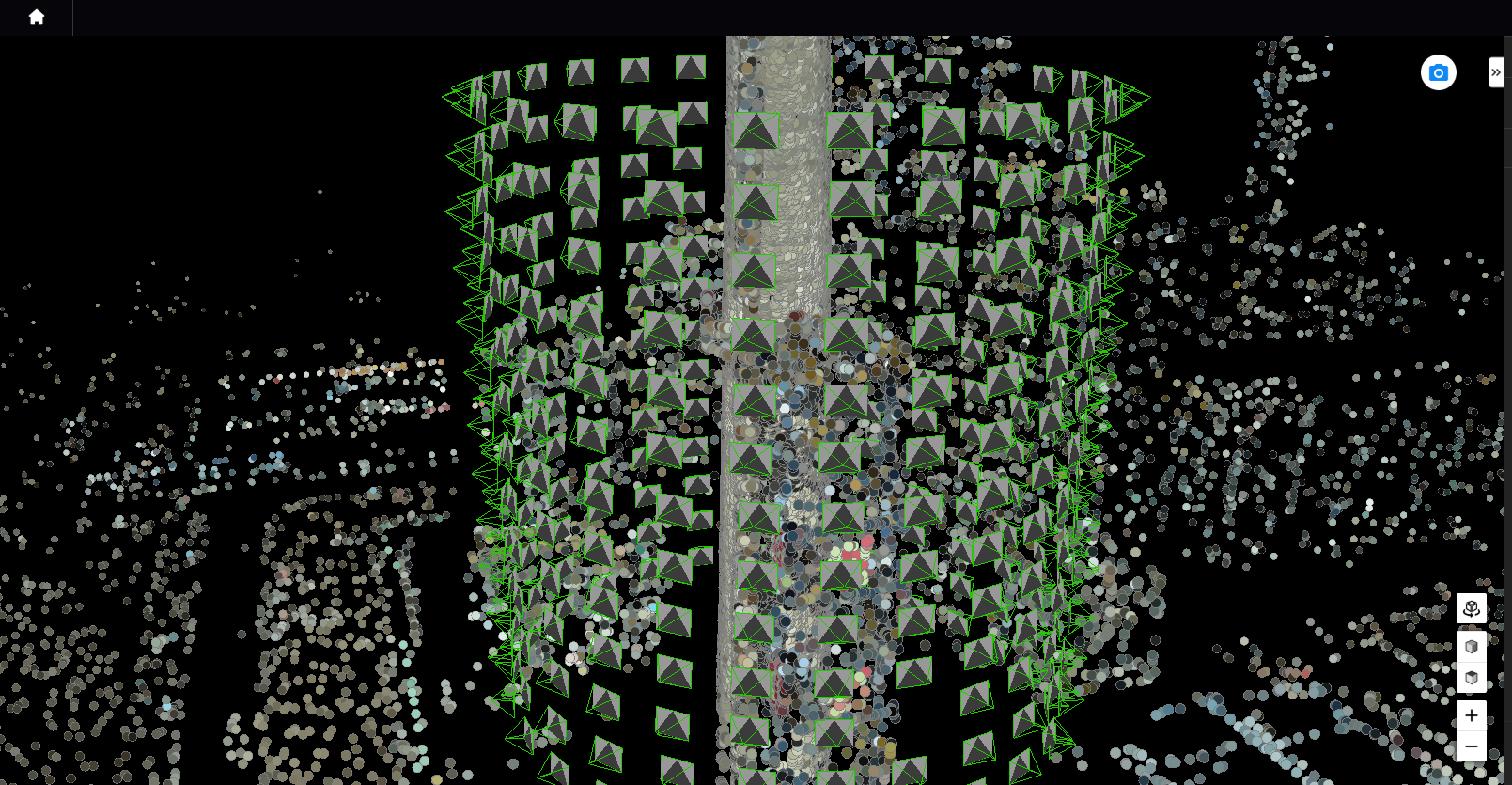

單點環繞航線

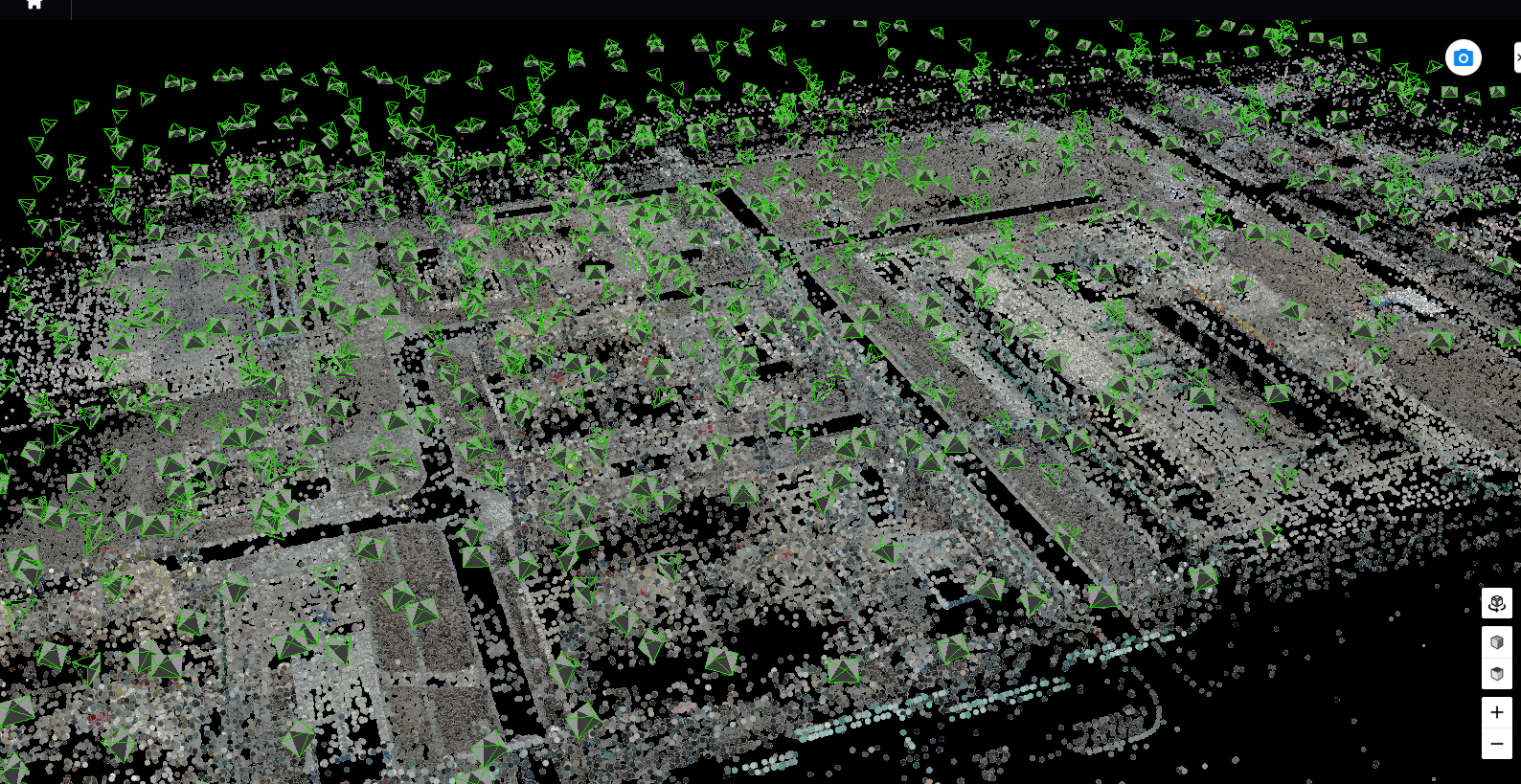

部分空三截圖

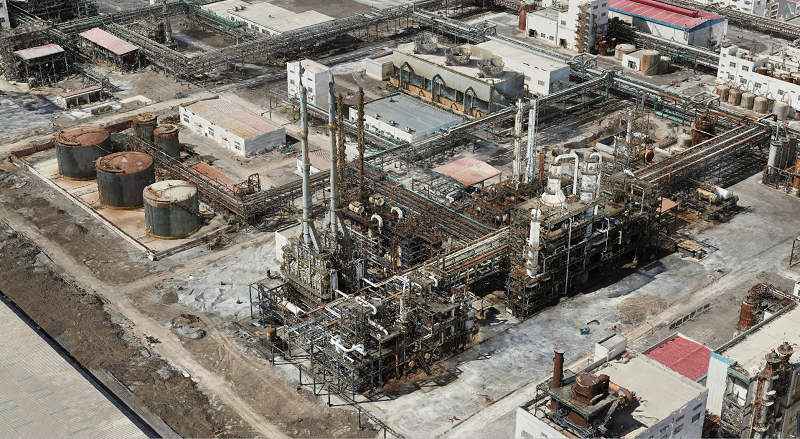

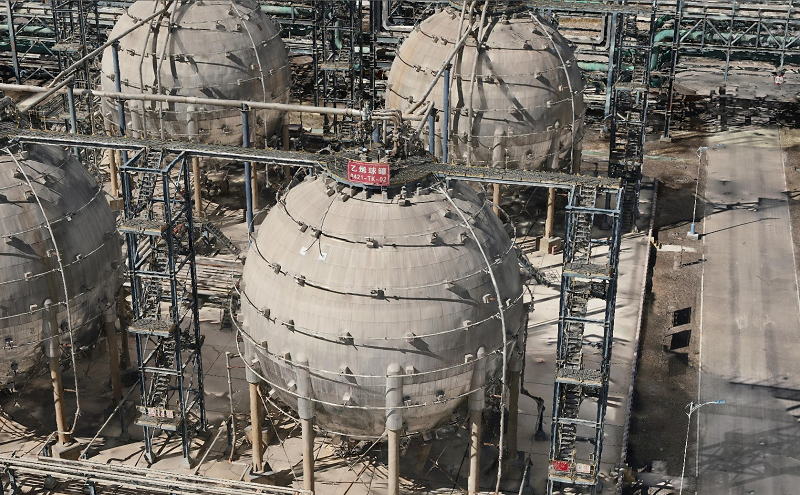

模型效果截圖：

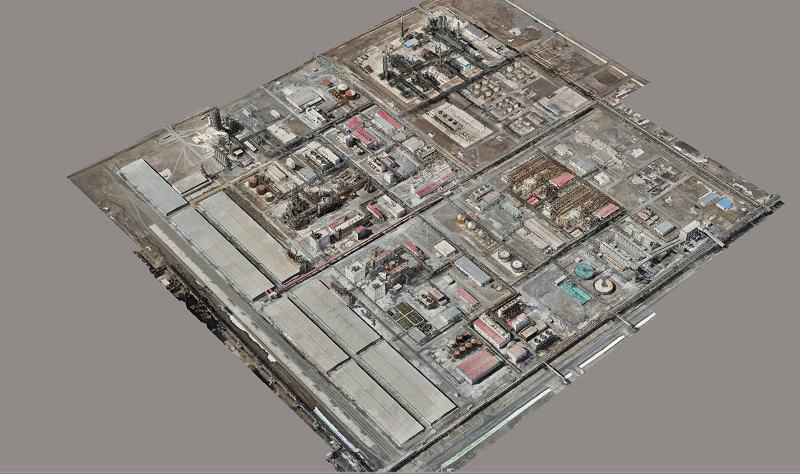

整體模型效果
