近年來，通過無人機航測來完成前期踏勘測繪已經成為交通樞紐建設的一項重要工作。然而，在川西高原，高差巨大的山巒以及高海拔地區的惡劣天氣，都為無人機航測工作帶來不小的挑戰。

這次任務，四川省交通勘察設計研究院有限公司聯合大疆行業應用的合作伙伴成都九江偉業，通過使用 DJI L1 搭配經緯 M300 RTK、D-RTK 2 高精度移動站以及大疆智圖，不但快速高效地完成了對稻城縣香格里拉鎮測區的測繪作業，同時完美地破解了傳統高海拔地區航測的三大難題。

海拔高、落差大、風大

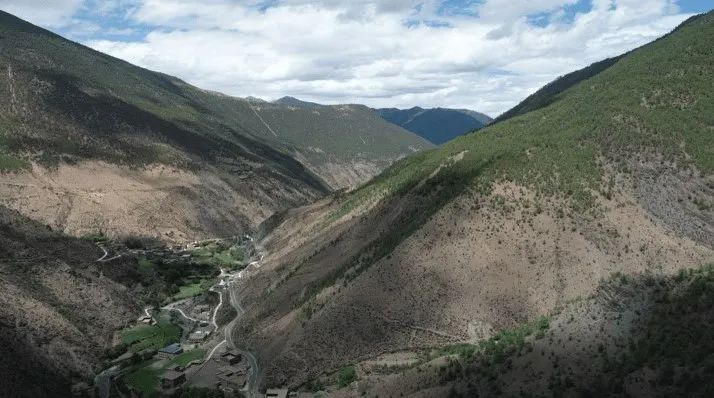

稻城縣地處青藏高原東南部，測區平均海拔 3500 米，是典型的高海拔地區。當?shù)乜諝庀”。L大高寒，極易出現無人機動力下降以及因突遇大風造成無人機迫降等問題。并且，由于測區位于山谷之中，兩側落差極大，對無人機的穩定性以及飛手的操控能力都提出了更高的要求。

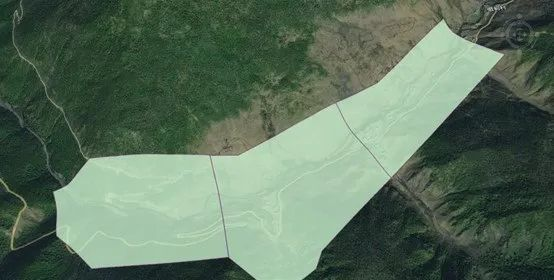

測區范圍

然而，這次任務憑借著經緯 M300 RTK 強大飛行性能，完美地克服了極端惡劣環境帶來的挑戰。首先，經緯 M300 RTK 在配備高原靜音槳葉的情況下，擁有著 7000 米的******飛行海拔高度，這足以應對絕大多數的高海拔地區。并且 15 米每秒的抗風能力以及較長的續航能力都為高海拔作業提供了充分的保障。

除此之外，經緯 M300 RTK 的仿地飛行功能，也很好地解決了山區落差較大的問題。在作業前，只要飛手在網上下載好 12.5 米的公開 DEM 數據并導入遙控器端，無人機在作業時便可根據地面起伏以相對恒定的高度飛行。仿地飛行不僅可以極大地避免因地面分辨率不均而產生精度問題，同時保障了飛行器的安全和成像質量。

DJI L1 激光可見光融合負載

網絡RTK信號缺失

當然，高海拔地區除了氣候惡劣之外，沒有 4G 網絡、沒有網絡 RTK 信號覆蓋也都是常有的事。此次測區大部分區域為無人區，無網絡 RTK 信號覆蓋。且大部分測區為山地，兩山夾一溝，難以進行像控點布設。

據此情況，作業人員果斷采用大疆 D-RTK 2 高精度 GNSS 移動站作為基站提供實時差分數據，架設好基站后再設置里輸入已知點坐標，不到一分鐘時間，基站便已完成搜星并顯示固定解。在 D-RTK 2 的輔助下，無人機順利起飛并通過掛載的 DJI L1 激光雷達獲取測區原始數據，從而解決了沒有千尋網絡覆蓋和 4G 網絡所以無法使用網絡 RTK 的問題。

大疆D-RTK 2高精度GNSS移動站作為基站

DJI L1 可使用 PPK 模式進行后差分數據解算。數據采集結束后，將 D-RTK 2 采集的基站數據拷貝至 DJI L1 的原始目錄下，使用大疆智圖做激光雷達點云處理時會自動完成 PPK 后差分解算。即使飛行過程中無人機與 D-RTK2 斷開連接，依然可以保證數據解算的準確性。

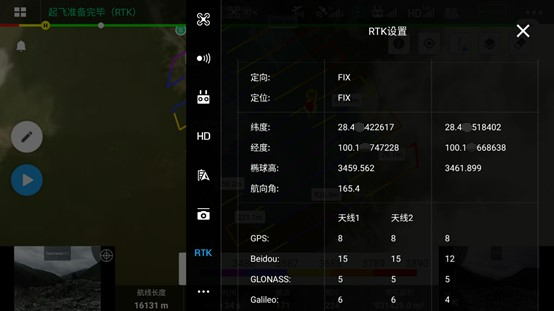

顯示固定解即可起飛

植被茂盛

測區地表擁有著大面積的原始森林，植被覆蓋率超過 80%。那么，如何在不破壞原始地貌及景觀的情況測繪出精準的地形圖呢？DJI L1 給出了令人滿意的答案。

憑借 DJI L1 激光雷達***高支持 3 次回波的特性，可穿透植被冠層直接探測地表，提取高程精度 DEM，快速生產地形圖，出色地解決了針對高海拔地區植被覆蓋的難題。
